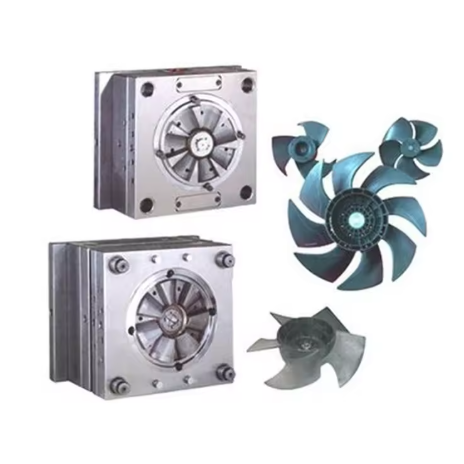

冷却时间占注塑成型总周期的 50% 到 80%。对于 3 毫米厚的 ABS 零件，25 秒的冷却时间和 40 秒的冷却时间之间的差异会直接导致机器工时的损失和零件成本的增加。然而，许多注塑商仍然依赖经验估算，而不是计算冷却时间。本文将深入剖析相关的物理原理、数学原理、材料数据和设计策略，帮助您自信地预测和缩短冷却时间。
| 模具钢 | 热导率（W/m·K） | 硬度（HRC） | 建议最小冷却液流量（升/分钟） | 典型应用 |
|---|---|---|---|---|
| P20（1.2311） | 29 | 30-34 | 8-12 | 原型和小批量生产工具 |
| H13（1.2344） | 42 | 48-52 | 6-10 | 生产注塑模具 |
| 斯塔瓦克斯（ESR 1.2083） | 35 | 50-54 | 7-11 | 光学和医疗部件 |
| BeCu (C17200) | 210 | 38-44 | 4-7 | 核心引脚、热点、滑块 |
| AMPCO 940（CuAlNi） | 160 | 30-38 | 5-8 | 挡板和高耐磨冷却嵌件 |
真实世界的结果
中国一家代工注塑企业的16腔PP容器模具就是一个很好的例子。原冷却设计：10毫米直孔通道，间距25毫米，P20钢材，每回路流量7升/分钟。冷却时间为22秒。改用H13镶件并采用随形冷却，同时将流量提高到10升/分钟（雷诺数约为6,500）后，冷却时间缩短至14秒。总循环时间从32秒缩短至24秒，产量提高了25%。模具成本增加了18%，但考虑到每个零件单价为0.08元人民币，年产量为2.5万件，投资回收期仅为11个月。
第二个例子：一款壁厚2.5毫米的ABS医用外壳，其冷却阶段需要28秒。模流仿真预测，将冷却液温度从25摄氏度降低到18摄氏度，并在型芯中增加两个挡板，可以将冷却时间缩短至20秒。实际验证证实冷却时间仅为19.5秒。在年产量40,000万件的计划下，每年可节省约94小时的机床工时，按每小时500元人民币的工时费计算，约合人民币47,000万元。
- 如何最快地缩短现有模具的冷却时间？
首先检查冷却液流量。许多模具的雷诺数低于 2,000（层流）。增加流量使雷诺数达到 5,000 以上，无需对模具进行任何改动，即可将冷却时间缩短 15% 至 25%。一个简单的在线流量计价格不到 300 元人民币，通常在第一周就能收回成本。 - 在制作模具之前，如何计算新零件的冷却时间？
使用傅里叶数法：t 等于 Fo 乘以 s 的平方除以 α。对于 α 等于 0.102 mm²/s 的 ABS 材料，壁厚为 2.5 mm，s 等于 1.25 mm，假设 Fo 等于 0.6，则 t 等于 0.6 乘以 1.56 除以 0.102，约等于 9.2 秒。使用 Moldflow 或 Moldex3D 仿真结果交叉验证壁厚变化以及型芯与型腔温差。 - 保形冷却技术是否总是物有所值？
并非总是如此。对于简单的平面几何形状，例如壁厚小于 2 毫米的矩形盖板，采用间距合适的直孔通道并形成湍流，可以以极低的成本实现 85% 到 90% 的随形冷却效率。当几何形状复杂、壁厚超过 3 毫米或热点导致翘曲需要二次返工时，随形冷却的优势就显现出来了。
选择合适的钢材等级与优化冷却通道同样重要。请阅读我们的模具钢材选择指南，详细比较 P20、H13 和用于注塑模具的特种钢材等级。
对于模具冷却优化和热扩散率测量方面的同行评审研究，《材料加工技术杂志》定期发表关于注塑成型中冷却通道设计和传热的文章。
壁厚为 2mm 的注塑成型零件的典型冷却时间是多少？
聚丙烯的冷却时间约为 8-12 秒；ABS 材质约为 12-18 秒；聚碳酸酯材质约为 20-30 秒。具体时间取决于模具温度、冷却液温度和零件几何形状。
保形冷却技术能否将循环时间缩短 30% 以上？
对于几何形状复杂的模具，答案是肯定的。案例研究表明，对于带有深肋、凸台或壁厚变化的零件，冷却时间可缩短 30% 至 50%。这种改进源于消除了导致整体冷却时间延长的热点。
增加冷却通道一定有用吗？
不。超过一定密度后，过多的通道会干扰顶针和滑动系统。对于典型的注塑模具，直径为 8-12 毫米、间距为通道直径 2.5-3 倍的通道是最佳选择。
