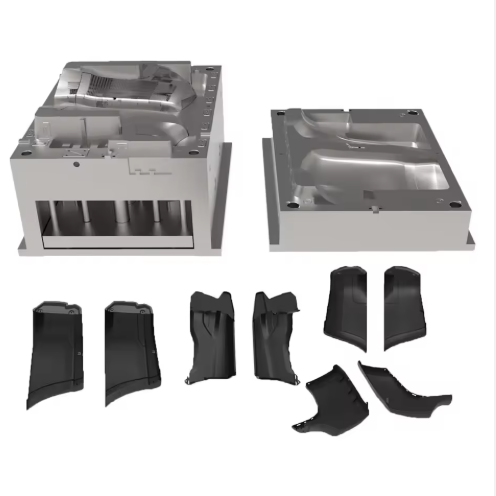

Molltairean Dìon Bampair

1. Ro-ràdh

Tha molltairean dìon-bampair na phàirt chudromach ann an saothrachadh chàraichean, a dh’ fheumas taghadh stuthan agus innleadaireachd mionaideach gus dèanamh cinnteach à strì an aghaidh buaidh, seasmhachd tomhasach, agus èifeachdas cinneasachaidh. Feumaidh molltairean dìon-bampair gabhail ri geoimeatraidhean mòra, iom-fhillte fhad ‘s a tha iad a’ seasamh ri cearcallan cinneasachaidh àrd-tomhas-lìonaidh agus a’ coinneachadh ri inbhean sàbhailteachd teann. Tha an stiùireadh seo a’ mìneachadh slatan-tomhais taghaidh stuthan, beachdachaidhean dealbhaidh, agus pròiseasan saothrachaidh a tha sònraichte do thagraidhean molltairean dìon-bampair, le fòcas air gèilleadh ri ISO 10296 agus riatanasan dealbhaidh aotrom.

2. Taghadh Stuthan airson Molltair Dìon Bampair

2.1 Stàilinn ro-chruadhaichte 718H

Tha 718H air aithneachadh gu farsaing mar an stuth as fheàrr airson molltairean dìon-chnap-starra meadhanach mòr, a’ tabhann cothromachadh as fheàrr eadar comas-innealachaidh agus seasmhachd. Tha an aloidh seo, beairteach ann an nicil (1.0-1.5% Ni), a’ lìbhrigeadh raon cruas de 33-38 HRC agus comas snasta sàr-mhath, ga dhèanamh freagarrach airson molltairean dìon-chnap-starra a dhèanamh le crìochnaidhean uachdar Clas A. Tha seasmhachd tomhasach air leth aig a’ mholltair dìon-chnap-starra a chaidh a dhèanamh à 718H (±0.02mm/m) agus faodaidh e seasamh ri 500,000+ cearcall, air leth freagarrach airson cinneasachadh chàraichean prìomh-shruthach. Leigidh an giùlan teirmeach aige (45 W/(m·K)) le fuarachadh èifeachdach, a’ lughdachadh amannan cearcall 15-20% an taca ri stàilinn P20 àbhaisteach ann an tagraidhean molltair dìon-chnap-starra.

2.2 Stàilinn Inneal Obair Teth H13

Airson molltairean dìon-bampair àrd-bhuaidh a dh’ fheumas strì an aghaidh sgìths teirmeach nas fheàrr, tha H13 (4Cr5MoSiV1) a’ toirt seachad coileanadh nas fheàrr ann an àrainneachdan cinneasachaidh dùbhlanach. Bidh an aloidh chromium-molybdenum-vanadium seo a’ coileanadh 48-52 HRC às deidh làimhseachadh teas agus a’ nochdadh strì sàr-mhath an aghaidh cearcall teirmeach, ga dhèanamh riatanach airson co-phàirtean molltair dìon-bampair a tha fosgailte do chuairtean teasachaidh is fuarachaidh a-rithist is a-rithist. Tha cruas àrd an stuth (lùth buaidh 15-20 J/cm²) a’ dèanamh cinnteach à strì an aghaidh sgàineadh rè stealladh àrd-bhruthadh, agus tha an strì an aghaidh caitheamh aige a’ toirt taic do mheudan cinneasachaidh nas àirde na 800,000 aonad. Tha comas H13 cruas a chumail suas aig teòthachd àrd (suas ri 600°C) ga dhèanamh gu sònraichte freagarrach airson plastaig neartaichte le snàithleach-glainne (GFRP) a thathas a’ cleachdadh gu cumanta ann an siostaman bampair aotrom a ghiullachd.

2.3 Stàilinn gun smal a tha an aghaidh creimeadh S136

Ann an tagraidhean a dh’ fheumas strì an aghaidh creimeadh agus crìochnachadh uachdar nas fheàrr, tha stàilinn gun smal S136 a’ tabhann coileanadh air leth airson molltairean dìon-bampar. Le susbaint cromium 13-14%, bidh an stàilinn gun smal martensitic seo a’ cruthachadh sreath ocsaid fulangach a bheir seachad strì an aghaidh spraeadh salainn 500-uair a rèir deuchainn ASTM B117. Bidh am molltair dìon-bampar air a dhèanamh à S136 a’ coileanadh snasadh sgàthan (Ra ≤0.012μm) deatamach airson co-phàirtean chàraichean faicsinneach, agus tha a chruas 48-52 HRC a’ dèanamh cinnteach à beatha innealan nas fhaide. Ged a tha e 40% nas daoire na stàilinnean àbhaisteach, tha S136 a’ lughdachadh gu mòr cosgaisean cumail suas airson molltairean dìon-bampar a bhios a’ dèanamh phàirtean le stuthan cur-ris creimneach no a dh’ fheumas glanadh tric.

3. Beachdachaidhean Dealbhaidh airson Molltair Dìon Bampair

3.1 Ionracas Structarail agus Gabhail Buaidh

Feumaidh dealbhadh molltair dìon-bampair prìomhachas a thoirt do ghabhail a-steach lùtha agus neartachadh structarail:

• Pàtran neartachaidh ribAsnaichean rèididheach 3-5mm de thighead air an sgaradh 30-40mm bho chèile gus feachdan buaidh a sgaoileadh
• Dealbhadh earrann falamhCuasan amalaichte a’ lughdachadh cuideam le 25% agus a’ cumail suas neart lùbadh ≥200 MPa
• Amalachadh bogsa tubaistStructaran a ghabhas a-steach lùth le tiugh balla 1.5mm a’ teannachadh gu 0.8mm
• Neartachadh puing-sreapStructaran boss le trast-thomhas as ìsle de 8mm agus ceàrn dreachd 2°

Thathar a’ moladh mion-sgrùdadh eileamaidean crìochnaichte (FEA) gus dearbhadh a dhèanamh air coileanadh molltair dìon a’ bhagair fo luchdan buaidh, a’ dèanamh cinnteach gu bheil e a’ gèilleadh ri inbhean sàbhailteachd FMVSS 581 agus ECE R42. Bu chòir ceàrnan dreachd de 1.5-2° gach taobh a bhith aig molltair dìon a’ bhagair gus dèanamh nas fhasa a thoirt air falbh bhon mholltair agus aig an aon àm a’ cumail suas slàinteachd an structarail.

3.2 Leasachadh Siostam Fuarachaidh

Tha riaghladh teirmeach èifeachdach ann am molltairean dìon-bampair deatamach airson ùine rothaireachd a lughdachadh agus dèanamh cinnteach à cunbhalachd tomhasach:

• Sianalan fuarachaidh co-chòrdailSeanalan le trast-thomhas de 8-10mm a’ leantainn cumadh na pàirt aig astar 30mm
• Cuir a-steach copar berylliumAir a leabachadh ann an earrannan le ballachan tiugh gus an ùine fuarachaidh a lughdachadh le 30%
• Èideadh teothachdAtharrachadh ±2°C thar uachdar a’ mhullaich gus casg a chur air crìonadh eadar-dhealaichte
• Leasachadh ìre sruth: 2-3 m/s gus sruth buaireasach agus gluasad teas as motha a choileanadh

Airson molltair dìon-bampair àbhaisteach (1800 × 500 × 120mm), bidh siostaman fuarachaidh leasaichte a’ lughdachadh ùine rothaireachd bho 60 gu 45 diogan, a’ leasachadh èifeachdas cinneasachaidh gu mòr. Bu chòir atharrais sruth-moldair a chleachdadh gus èifeachdas fuarachaidh a dhearbhadh agus casg a chuir air lùbadh ann an earrannan le ballachan tana.

3.3 Amalachadh Dealbhaidh Aotrom

Feumaidh dealbhadh molltair dìon-bampair ùr-nodha cothromachadh a dhèanamh eadar neart agus lughdachadh cuideim:

• Ath-chur stuthanCo-dhèanamh LFT-G PP LGF40 (neart buaidh 54 kJ/m²) a’ lughdachadh cuideam le 40% an taca ri stàilinn
• Topology optimizationDealbhadh le taic coimpiutair a’ lughdachadh stuth ann an raointean neo-chritigeach
• Cùram meanbh-cheallachMolltair le taic naitridein a’ lughdachadh dùmhlachd le 15-20%
• Leasachadh tigheadEarrannan balla caochlaideach (2.5-4.0mm) stèidhichte air mion-sgrùdadh cuideam

Bidh na feartan aotrom seo, nuair a thèid an cur a-steach do dhealbhadh molltair dìon a’ bhagair, a’ cuideachadh luchd-dèanaidh chàraichean gus coinneachadh ri inbhean CAFE agus èifeachdas connaidh charbadan a leasachadh 5-8% tro chuideam neo-sprungach nas lugha.

4. Pròiseasan Saothrachaidh airson Molltair Dìon Bampair

4.1 Riatanasan Innealachaidh Mionaideach

Tha cinneasachadh molltairean dìon-bampar ag iarraidh dòighean innealachaidh adhartach:

• 5-axis CNC bleithAirson geoimeatraidhean iom-fhillte le cruinneas suidheachaidh de ±0.005mm
• Uèir EDMAirson feartan fo-gheàrrte iom-fhillte le fulangas ±0.002mm
• A 'bleith uachdarCothromachd taobh a-staigh 0.005mm/m airson uachdaran sreap èiginneach
• Inneach leusairAirson pàtrain uachdar gnìomhach le garbh-chruth Ra 1.6-3.2μm

Feumaidh pàirtean molltair dìon-bampair nas motha na 1500mm innealachadh roinnteichte agus an uair sin cruinneachadh, gus dèanamh cinnteach gu bheil cruinneas suidheachaidh gach earrann taobh a-staigh 0.01mm. Feumar uachdaran cudromach a chrìochnachadh gu Ra ≤0.8μm gus casg a chuir air puingean dùmhlachd cuideam agus gus dèanamh cinnteach gu bheil am peant a’ greamachadh gu ceart.

4.2 Teicneòlasan Làimhseachaidh Uachdar

Feumaidh uachdar molltair dìon-bampair làimhseachadh sònraichte gus dèanamh cinnteach à coileanadh as fheàrr:

• Còmhdach PVDCòmhdaichean titanium nitride (TiN) no chromium nitride (CrN) (tiugh 3-5μm) airson strì an aghaidh caitheamh nas fheàrr
• NitridingDoimhneachd cùise 0.1-0.3mm le cruas uachdar 800-1000 HV
• Plating nicil electrolessTiughas 20-25μm airson dìon an aghaidh creimeadh ann an seanalan fuarachaidh
• Crìochnachadh leth-mhatA’ coileanadh inbhe strì an aghaidh sgrìobadh PV 3952 (cruas peansail ≥3H)

Feumaidh am pròiseas làimhseachaidh uachdar airson molltair dìon a’ bhagair a dhol tro dheuchainnean teann, a’ gabhail a-steach neart greamachaidh (≥50 N/cm) agus strì an aghaidh sgrìobadh (call cuideim ≤5mg gach 1000 cearcall).

4.3 Cruinneachadh agus Dearbhadh

Tha co-chruinneachadh mionaideach deatamach airson coileanadh molltair dìon a’ bhagair:

• Co-shìnteachd pìlear treòrachaidh: ≤0.01mm thairis air stròc slàn
• Sgaoileadh feachd teannachaidhÈideadh taobh a-staigh 5% thar uachdar a’ mhullaich
• Ionracas cuairt uisgeachDeuchainn cuideam obrach 1.5 × airson 30 mionaid
• Molltair deuchainnRuith cinneasachaidh 50-pìos le sgrùdadh tomhasach a rèir inbhean ISO 286

Bu chòir do mholltairean dìon-bampair mòra taicean-ceangail atharrachail a thoirt a-steach gus dèanamh suas airson leudachadh teirmeach. Feumaidh dearbhadh co-thaobhadh leusair a bhith anns a’ phròiseas cruinneachaidh aig gach ìre gus dèanamh cinnteach gu bheil am molltair dìon-bampair deireannach a’ coinneachadh ris na riatanasan tomhasach uile airson cruinneachadh chàraichean.

5. Smachd Càileachd agus Inbhean Gnìomhachais

5.1 Gèilleadh ri ISO 10296

Feumaidh molltairean dìon-bampair gèilleadh ri inbhean ISO 10296 airson co-phàirtean plastaig chàraichean, nam measg:

• Buaidh aghaidhNeart buaidh Charpy aig -40°C ≥54 kJ/m²
• Staitistig dà-thìde±0.5mm/m fo chuairteachadh teirmeach (-40°C gu 80°C)
• Frith-aghaidh àrainneachdDeuchainn spraeadh salainn 500-uair a rèir ASTM B117 (gun chreimeadh ri fhaicinn)
• Càileachd uachdarCrìoch Clas A gun loidhnichean sruthadh, comharran tàthaidh, no comharran sinc

Tha na riatanasan seo ag iarraidh smachd teann air a’ phròiseas rè saothrachadh molltairean dìon-bampar, a’ gabhail a-steach teisteanas stuthan agus sgrùdadh sa phròiseas aig gach ìre toraidh.

5.2 Pròtacal Deuchainn Coileanaidh

Tha deuchainnean coileanta a’ dèanamh cinnteach gu bheil molltairean dìon a’ chnap-starra earbsach:

• Dearbhadh cearcall-beathaDeuchainn seasmhachd 100,000-urchair le sgrùdadh tomhasach
• Deuchainn sgìths teirmeach10,000 cearcall teirmeach (60-80°C) le sgrùdaidhean air ionracas an uachdair
• Samhlachadh buaidhDeuchainn cuideam tuiteam (500g bho àirde 1m) air pàirtean molltaichte
• Seasmhachd an aghaidh sìdeNochdadh QUV 1000-uair le atharrachadh dath ΔE <2.0

Bu chòir smachd pròiseas staitistigeil (SPC) a chur an gnìomh airson a h-uile paramadair molltair dìon-bampair deatamach, le crìochan smachd air an suidheachadh aig ±3σ de chomas a’ phròiseis.

6. Ro-innleachdan Cumail Suas agus Fad-beatha

6.1 Prògram Cumail Suas Casgach

Bidh clàr-obrach cumail suas casgach structarail a’ leudachadh beatha seirbheis molltairean dìon-bampair:

• làitheilGlan uachdar nan cuasan agus thoir sùil airson roisinn air cruinneachadh
• WeeklyThoir sùil air na seanalan fuarachaidh airson tasgaidhean calcium agus sruthlaich iad le fuasgladh dì-sgèileachaidh.
• MonthlyDearbhaich co-thaobhadh nam pìlearan stiùiridh agus thoir sùil airson comharran caitheamh
• ràitheilAth-sholais uachdaran nan cuasan gus crìochnachadh Ra ≤0.8μm a chumail suas

Bu chòir clàran cumail suas airson molltair dìon a’ bhagair a h-uile gnìomhachd seirbheis a chlàradh, a’ gabhail a-steach stuthan-glanaidh a chaidh a chleachdadh agus tomhasan meudach, gus na h-amannan cumail suas a bharrachadh.

6.2 Dòighean-obrach Càraidh is Ùrachaidh

Nuair a dh’fheumas pàirtean de mhullaich dìon a’ bhaga càradh, bidh dòighean sònraichte a’ dèanamh cinnteach à buaidh as lugha:

• Tàthadh laserAirson càradh ionadail air uachdaran cuas millte le crios teas-bhuaidh <0.1mm
• CeanglaicheanTiughas 5-10μm airson uachdaran seulachaidh caite ath-thogail
• EDM a’ dol fodhaAirson ath-nuadhachadh a dhèanamh air geoimeatraidhean fo-gheàrrte iom-fhillte
• Ath-nuadhachadh snastaSreath adhartach de phasgan daoimean gus crìochnachadh uachdar tùsail ath-nuadhachadh

Feumaidh dearbhadh às dèidh càraidh molltair deuchainn 10-pìosan agus coimeas ris an dàta CAD tùsail gus dèanamh cinnteach gu bheil molltair dìon a’ bhagair air a chàradh a’ coinneachadh ris na sònrachaidhean coileanaidh uile.

7. Teicneòlasan Adhartach ann an Saothrachadh Molltair Dìon-Bampair

7.1 Saothrachadh Additive

Tha teicneòlasan clò-bhualaidh 3D ag atharrachadh cinneasachadh molltairean dìon-bampar:

• Cuir a-steach fuarachaidh co-chòrdailSinteradh leusair meatailt dìreach (DMLS) a’ dèanamh seanalan fuarachaidh iom-fhillte
• Cridheachan air an leasachadh a thaobh topa-eòlaisLùghdachadh cuideam de 30-40% fhad ‘s a tha slàine structarail ga chumail suas
• Togail dà-mheatailteachA’ cothlamadh aloidhean copair airson gluasad teas le stàilinn innealan airson strì an aghaidh caitheamh

Bidh na teicneòlasan seo a’ lughdachadh ùine stiùiridh molltair dìon-bampair le 25-40% agus a’ leasachadh càileachd phàirtean tro fhuarachadh nas cunbhalaiche.

7.2 Teicneòlas Càraid Dhidseatach

Tha innleachdan Gnìomhachas 4.0 a’ neartachadh leasachadh molltairean dìon-bampair:

• Deuchainn fhìor-dhealbhachA’ cleachdadh Moldflow agus bathar-bog coltach ris gus lìonadh agus fuarachadh a shamhlachadh
• Sgrùdadh fìor-ùineBraitearan air an cur a-steach do mhúnla dìon a’ bhagair gus sùil a chumail air teòthachd agus cuideam
• Gleidheadh ​​ro-innseachAlgairim AI a’ dèanamh anailis air dàta cinneasachaidh gus ro-innse a dhèanamh air feumalachdan cumail suas

Bidh teicneòlas càraid didseatach airson molltair dìon a’ bhagair a’ lughdachadh ùine leasachaidh le 30% agus a’ leasachadh toradh cinneasachaidh le bhith a’ comharrachadh chùisean a dh’fhaodadh a bhith ann mus adhbharaich iad uireasbhaidhean.

7.3 Amalachadh Stuthan Aotrom

Tha stuthan adhartach a’ toirt cothroman ùra ann an dealbhadh molltair dìon-bampar:

• Teirmeaplaistich neartaichte le snàithleach fada (LFT) 40% de shnàithleach glainne a’ toirt seachad co-mheas neart-ri-cuideam a tha nas fheàrr na stàilinn
• Co-phàirtean carbon fiberModúl sònraichte 3-5 tursan nas àirde na alùmanum
• Cùram meanbh-cheallachLùghdachadh dùmhlachd de 15-20% gun a bhith a’ ìobairt coileanadh structarail

Bidh na stuthan seo, nuair a thèid an cur còmhla ri dealbhadh molltair dìon-bampair leasaichte, a’ cur ri cuideam charbadan agus èifeachdas lùtha nas fheàrr.

8. co-dhùnadh

Feumaidh dealbhadh is saothrachadh mhullaichean dìon-bampair dòigh-obrach shònraichte a bhios a’ cothromachadh coileanadh buaidh, èifeachdas cinneasachaidh, agus dealbhadh aotrom. Le bhith a’ taghadh stuthan iomchaidh (718H airson cleachdaidhean coitcheann, H13 airson suidheachaidhean àrd-bhuaidh, S136 airson strì an aghaidh creimeadh) agus a’ cur an gnìomh ceumannan smachd càileachd làidir, faodaidh luchd-dèanaimh mhullaichean dìon-bampair a chruthachadh a tha comasach air coinneachadh ri riatanasan teann saothrachadh chàraichean an latha an-diugh.

Tha gnìomhachas molltairean dìon-bampair a’ sìor leasachadh tro bhith ag amalachadh saothrachadh cur-ris, teicneòlas càraid didseatach, agus stuthan co-dhèanta adhartach. Leigidh na h-innleachdan seo le cinneasachadh siostaman bampair nas iom-fhillte, nas seasmhaiche agus nas aotroime fhad ‘s a tha iad a’ toirt taic do sheasmhachd tro bhith a’ lughdachadh cleachdadh stuthan agus caitheamh lùtha.

Le bhith a’ leantainn nan stiùiridhean a tha air an taisbeanadh san stiùireadh riatanach seo, faodaidh innleadairean agus luchd-saothrachaidh fuasglaidhean molltair dìon-bampair a leasachadh a bheir seachad càileachd cunbhalach, a mheudaicheas èifeachdas cinneasachaidh, agus a bheir taic do mean-fhàs leantainneach inbhean sàbhailteachd is coileanaidh chàraichean. Gun teagamh, bheir àm ri teachd teicneòlas molltair dìon-bampair tuilleadh adhartasan ann an stuthan, pròiseasan agus didseatachadh, a’ dèanamh cinnteach gum fuirich an gnìomhachas aig fìor thoiseach ùr-ghnàthachaidh saothrachaidh chàraichean.
